9V電池を外付けする例のアレを自作する

9Vの四角い電池を外付けする為のプラグというかアダプターが前から欲しかったのですが、店頭ではビックリするほど高価なのです。

「なんでこんなに高いんだ、90円の電池スナップと150円のプラグを半田付けしただけなのに…あれっ?なら自作すればいいじゃん!」
という事で、自作に挑戦しました。

必要なものは、9V電池に使うバッテリースナップと、DCプラグ。
あとハンダごてとハンダも必要です。

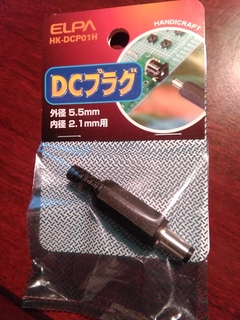

今回使うプラグはこちら。

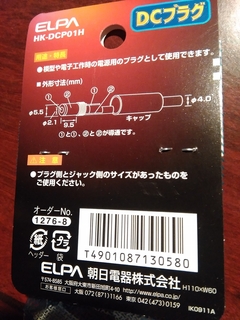

ELPA(朝日電器)は日本の会社です。

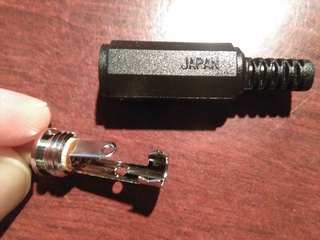

分解するとこんな感じ。


穴の開いている所に導線を差し込んでハンダ付けする仕組みのようです。

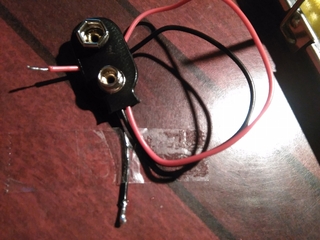

まずは、バッテリースナップの導線に予備ハンダを施します。
動いてしまうのを防ぐためにセロテープでテーブルに固定して作業しました(笑)

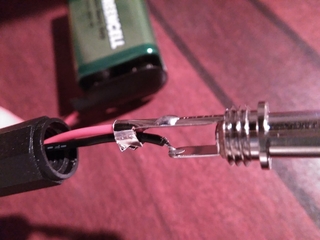

導線に予備ハンダを施した後、プラグのキャップを予めケーブルに通してから、いざ、ハンダ付け本番です。

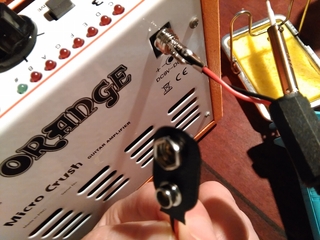

プラグをエフェクターなりミニアンプなりに差し込んで固定しておけば、ハンダ付け作業がしやすくなります。


接続する機器に合わせて、赤と黒を間違わないよう配線します(今回はセンターマイナスにするのでセンター側に黒を接続しました)。

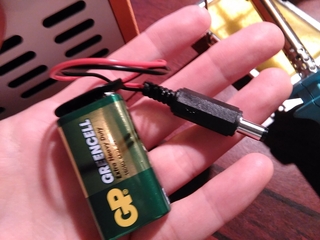

完成したモノがこちら。


本来は電池を入れられないエフェクターを電池駆動させる為のものですが、私は電池をミニアンプに入れっぱなしにして液漏れ→機器がダメになる、という事を予防できるのが個人的に嬉しいです。

DCプラグバッテリー
スナップ
